BỘ GIẢI ĐIỀU CHẾ WINERSAT WDM-200

WDM-200

WINERSAT- TAIWAN

12Tháng

 Bộ giải điều chế - Demodulator Winersat WDM 200. Chuyển đổi tín hiệu RF sang tín hiệu AV, ứng dụng trong các trường hợp thu sóng UHF/VHF các đài địa phương rồi chuyển đổi sang tín hiệu Video/Audio Thiết bị nhập khẩu chính thức, có đầy đủ giấy chứng nhận C/O, C/Q.

 Bộ giải điều chế Winersat WDM-200 : có chức năng chuyển đổi tín hiệu RF sang tín hiệu AV, ứng dụng trong các trường hợp thu sóng UHF/VHF các đài địa phương, tín hiệu RF của truyền hình cáp rồi chuyển đổi sang tín hiệu Video/Audio
 Giải điều chế Winersat WDM 200 có thể thiết lập được tất cả các kênh tần số trong dải VHF/UHF, kênh tần số có thể thay đổi qua phím Channel up/Channel down.

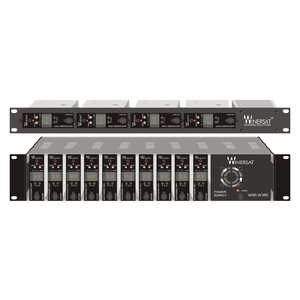

 Giải điều chế Winersat WDM 200 được thiết kế nhỏ gọn tích hợp trong 1 khung Rack 1U với 4 modul WDM 200 hoặc 2U với 10 modul WDM 200.
Với khung Rack 1U : hỗ trợ 4 ngõ tín hiệu RF đầu vào, cho ra 4 tín hiệu AV độc lập.
Với khung Rack 2U : hỗ trợ 10 ngõ tín hiệu RF đầu vào, cho ra 10 tín hiệu AV độc lập.
 Giải điều chế Winersat WDM 200 nhập khẩu chính thức, có đầy đủ giấy chứng nhận C/O, C/Q.

 Easy slide-in gắn thiết kế để làm cho dễ dàng cài đặt và không gian hiệu quả.
 VHF / UHF hoàn kênh nhanh nhẹn
 chuyển mạch cung cấp hoạt 90-260 VAC
 CPU & PLL điều khiển
 CATV / Lựa chọn băng tần truyền hình
 Video / Audio mức điều chỉnh
 kênh hiển thị LED
 Pre-cài đặt và đóng gói tại nhà máy có sẵn
 bảng điều khiển phía trước
* Module đơn với bộ chuyển đổi điện
* Với 1U rack & chuyển mạch cung cấp điện cho 4 mô-đun
* Với 2U rack & chuyển mạch cung cấp điện cho 10 module

SPECIFICATIONS

VIDEO OUTPUT
Output Level 1 Vp-p (75Ω Load) Adjustable
Frequency Response NTSC: 0 ~ 3.6 MHz, ±1.5 dB PAL-B: 0 ~ 4 MHz, ±1.5 dB
Differential Gain NTSC: TYP 4 % PAL-B: TYP 4 %
Differential Phase NTSC: TYP 3° PAL-B: TYP 5°
AUDIO OUTPUT
Output Level NTSC: 3Vp-p Min. Adjustable PAL-B: 1.2Vp-p Min. Adjustable
Audio S/N Ratio TYP 50 dB
RF INPUT
Input Frequency Range NTSC: 54 ~ 860 MHz PAL-B: 45 ~ 860 MHz
Tuning Increment NTSC: 62.5 kHz PAL-B: 50 kHz
Input Level -5 dBmV ~ 25 dBmV
Noise Figure 10 dB Max.
Image Rejection NTSC: VHF 65 dB Min. UHF 50dB Min. PAL-B: VHF 60 dB Min. UHF 50dB Min.
GENERAL
AC Power Input 90~260 VAC, 50 / 60Hz
DC Power Output (2U) 12V / 4A , 5 V / 6.4A. (1U) 12V / 2.6A , 5 V / 3.5A
Operating Temperature 0°C ~ +40°C
Dimensions per module 1” W x 3.5” H x 7.5” D (2.5 cm W x 8.9 cm H x 19.1 cm D)
Gross Weight per module 350 g
