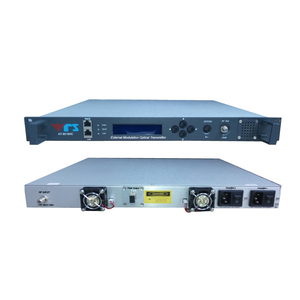

MÁY PHÁT QUANG 1550NM VTS HT-8510HC

Name: Máy phát quang1550nm VTS HT-8510HC, máy phát quang truyền hình cáp
Brand: VTS

Mã sản phẩm : HT-8510HC

Xuất xứ : VTS

Bảo hành : 12 Tháng

✅ Máy phát quang 1550nm VTS HT-8510HC chuyển đổi tín hiệu Truyền hình cáp Analog ( Tín hiệu RF ) sang tín hiệu quang, để truyền tải đi xa trên hệ thống cáp quang, mức suy hao tín hiệu thấp, được kết hợp sử dụng trong hệ thống truyền hình cáp địa phương, Hệ thống truyền hình cáp các khu Resort, khách sạn với số lượng phòng lớn.... ✅ Máy phát quang 1550nm VTS HT-8510HC có 1 cổng RF vào và 1 cổng quàng ra.

CHI TIẾT
THÔNG SỐ KỸ THUẬT
DOWNLOAD

Máy phát quang 1550nm VTS HT-8510HC chuyển đổi tín hiệu Truyền hình cáp Analog ( Tín hiệu RF ) sang tín hiệu quang, để truyền tải đi xa trên hệ thống cáp quang, mức suy hao tín hiệu thấp, được kết hợp sử dụng trong hệ thống truyền hình cáp địa phương, Hệ thống truyền hình cáp các khu Resort, khách sạn với số lượng phòng lớn....

Máy phát quang 1550nm VTS HT-8510HC có 1 cổng RF vào và 1 cổng quang ra.

Thông số kỹ thuật:

Performance			Index		Supplement
Optic feature	Operating wavelength	(nm)	1548~1563		HT-8510HC
			ITU-TG.692		HT-8510HU
	Wavelength adjustable range	(nm)	±1.6 (±200GHz)		HT_8510HU
	Wavelength adjustable mode		±0.05nm stepping		HT-8510HU
	Linewidth	(MHz)	≤1		FWHM(△λ)
	Side mode suppression ratio	(dB)	≥45		SMSR
	Equivalent noise intensity	(dB/Hz)	≤-160		RIN (20~1000MHz)
	Output power	(dBm)	1×5		Optional 1×3, 1×6, 1×7
	Return loss	(dB)	≥55
	optical fiber connector		SC/APC		Optional FC/APC,LC/APC
RF feature	Work bandwidth	(MHz)	47-862		47~1000, 47~1080 optional
	Input level	(dBmV)	18~28		AGC
	Flatness	(dB)	≤±0.75		45~862MHz
			≤±1.5		862~1000MHz (optional)
	Return loss	(dB)	>16
	Input impedance	(Ω)	75
	RF port		F-Female
Link feature	Transmit channel		PAL-D/60CH	PAL-D/99CH
	CNR1	(dB)	≥52	≥50.5	Back to back
	CNR2	(dB)	≥50.5	≥49	50Km optical fiber, 0dBm receive
	CTB	(dB)	≤-65	≤-65
	CSO	(dB)	≤-65	≤-65
	SBS restrain	(dBm)	13
General feature	SNMP network management interface		RJ45
	Communication interface		RS232
	Power supply	(VAC)	90~265		50/60Hz
		(VDC)	-48		30~72
	Power Consume	(W)	≤50		Single power works
	Operating temp.	(℃)	-5~65		Machine temp. control automatically
	Storage temp.	(℃)	-40~85
	Operating relative humidity	(%)	5~95
	Size (W)x(D)x(H)		19×14.5×1.75 ( " )
			483×368×44 ( mm )

Model	Output Power(dBm)	Operating wavelength(nm)	SBS Restrain(dBm)	System index(59 routes PAL-D)
Model	Output Power(dBm)	Operating wavelength(nm)	SBS Restrain(dBm)	CNR1	CNR2	CTB	CSO
HT-8513HC	Single fiber 1×3	1540~1563	13	≥52	≥50	≤-65	≤-65
HT-8515HC	Single fiber 1×5			≥52	≥50.5	≤-65	≤-65
HT-8516HC	Single fiber 1×6			≥52	≥51	≤-65	≤-65
HT-8517HC	Single fiber 1×7			≥52	≥51	≤-65	≤-65
HT-8513HU	Single fiber 1×3	1528~1563nm		≥52	≥50	≤-65	≤-65
HT-8515HU	Single fiber 1×5	ITU wavelength adjustable		≥52	≥50.5	≤-65	≤-65
HT-8516HU	Single fiber 1×6			≥52	≥51	≤-65	≤-65
HT-8517HU	Single fiber 1×7			≥52	≥51	≤-65	≤-65
Test condition: CNR1: Tx to Rx, 0dBm receiving.
CNR2: 13dBm EDFA (NF4.5~5.5dB), 50km fiber, 0dBm receiving

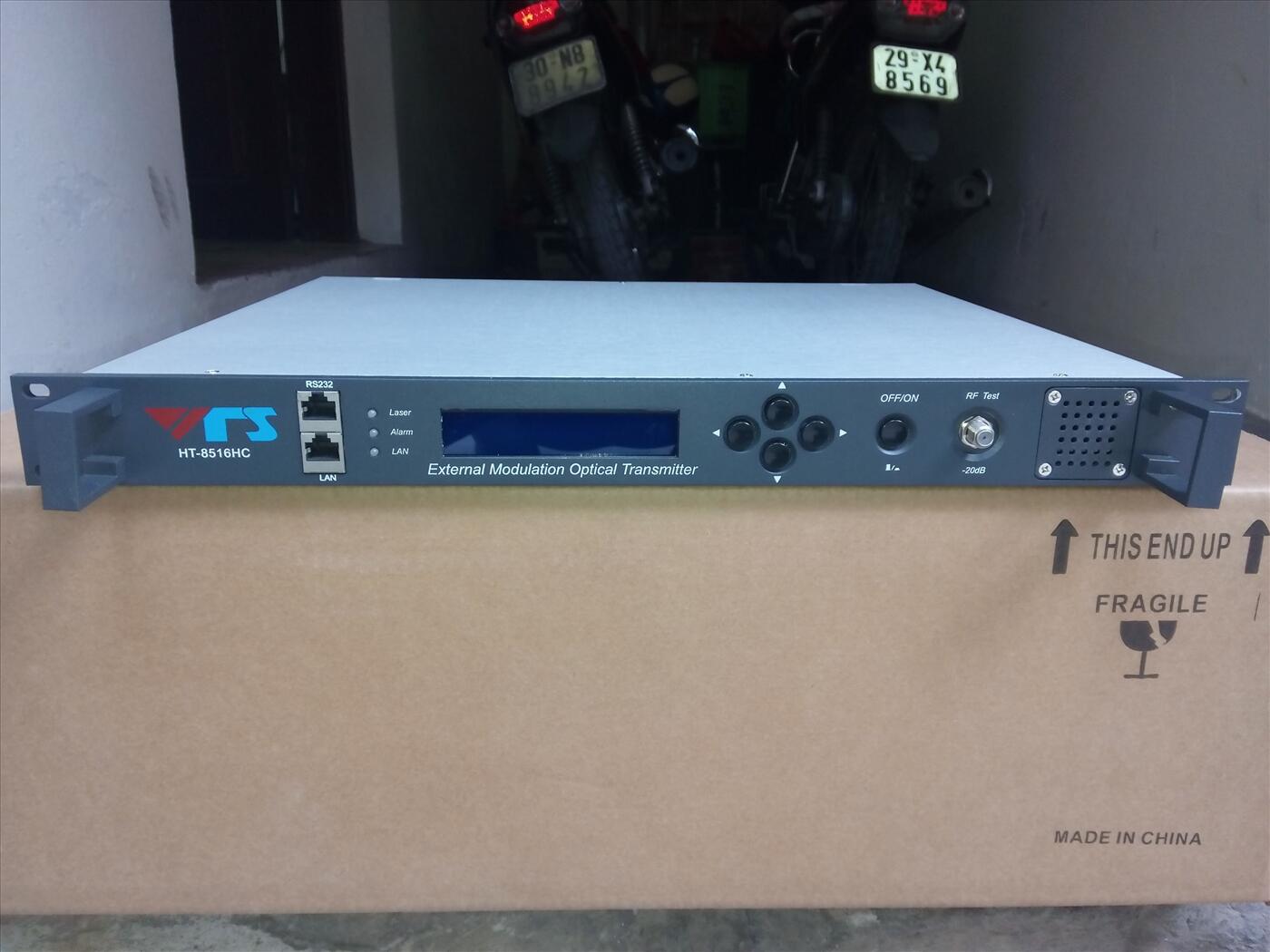

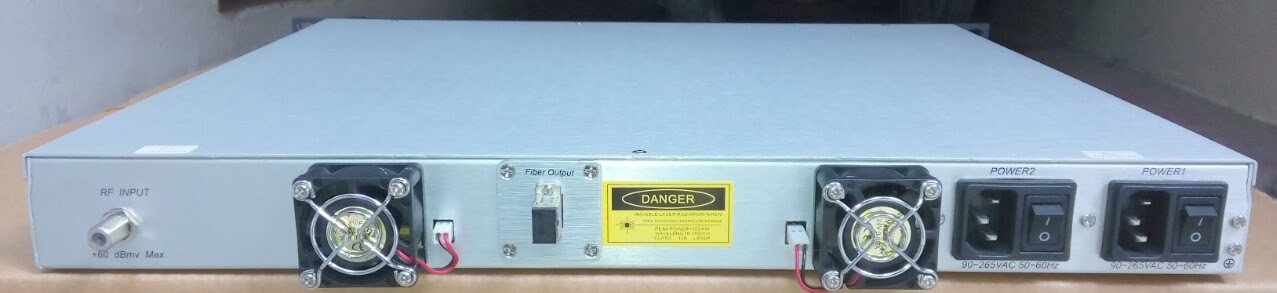

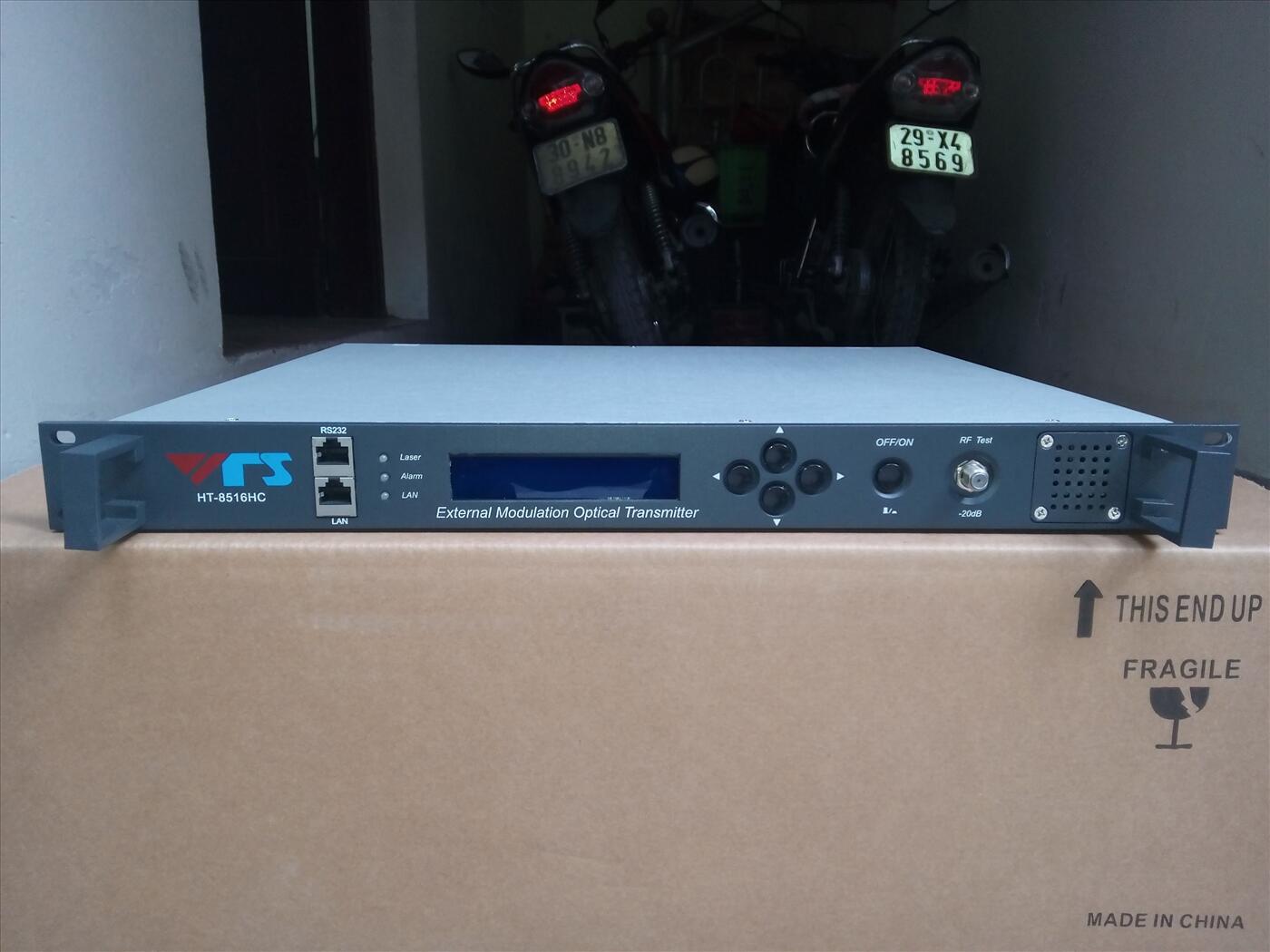

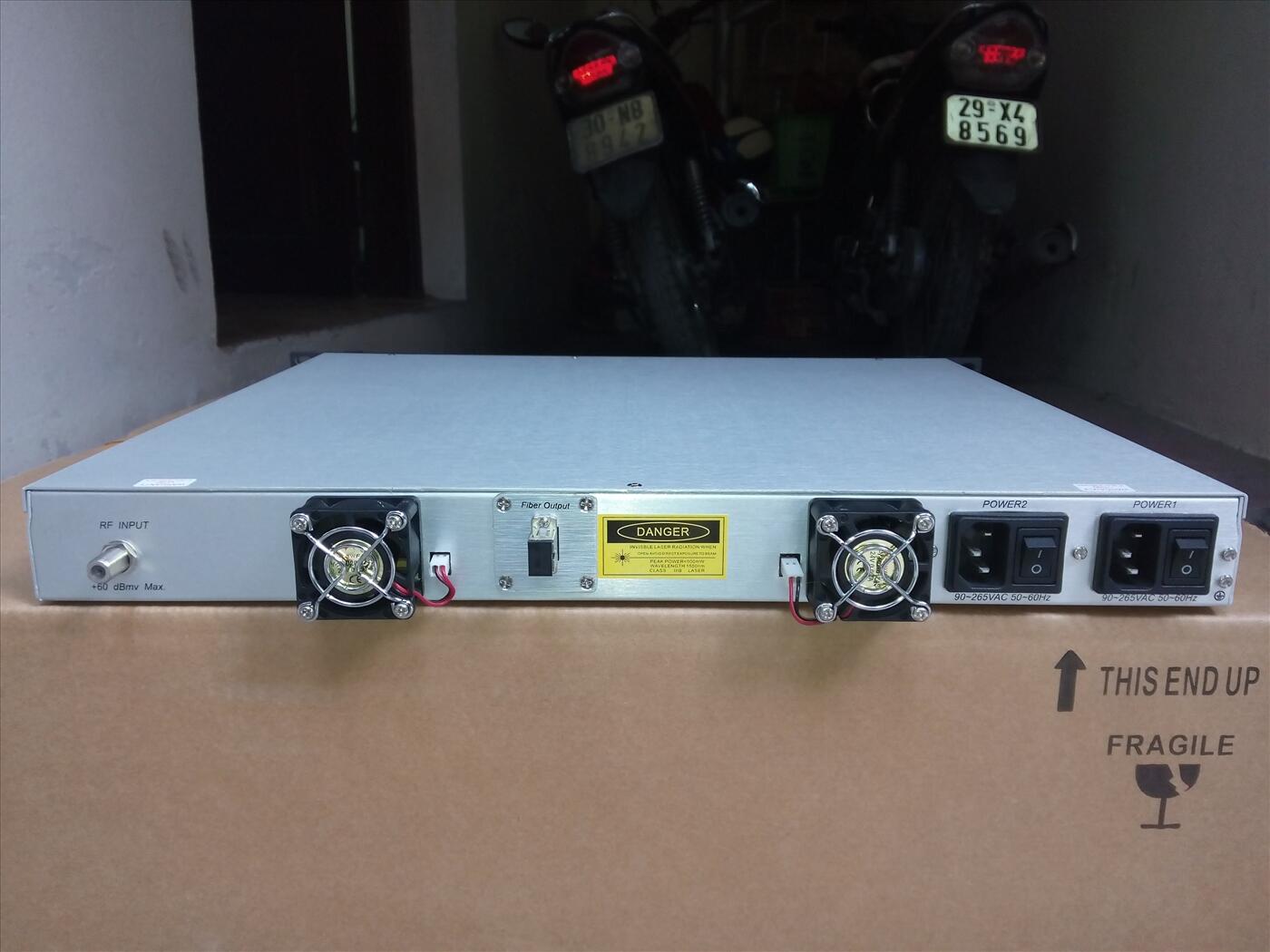

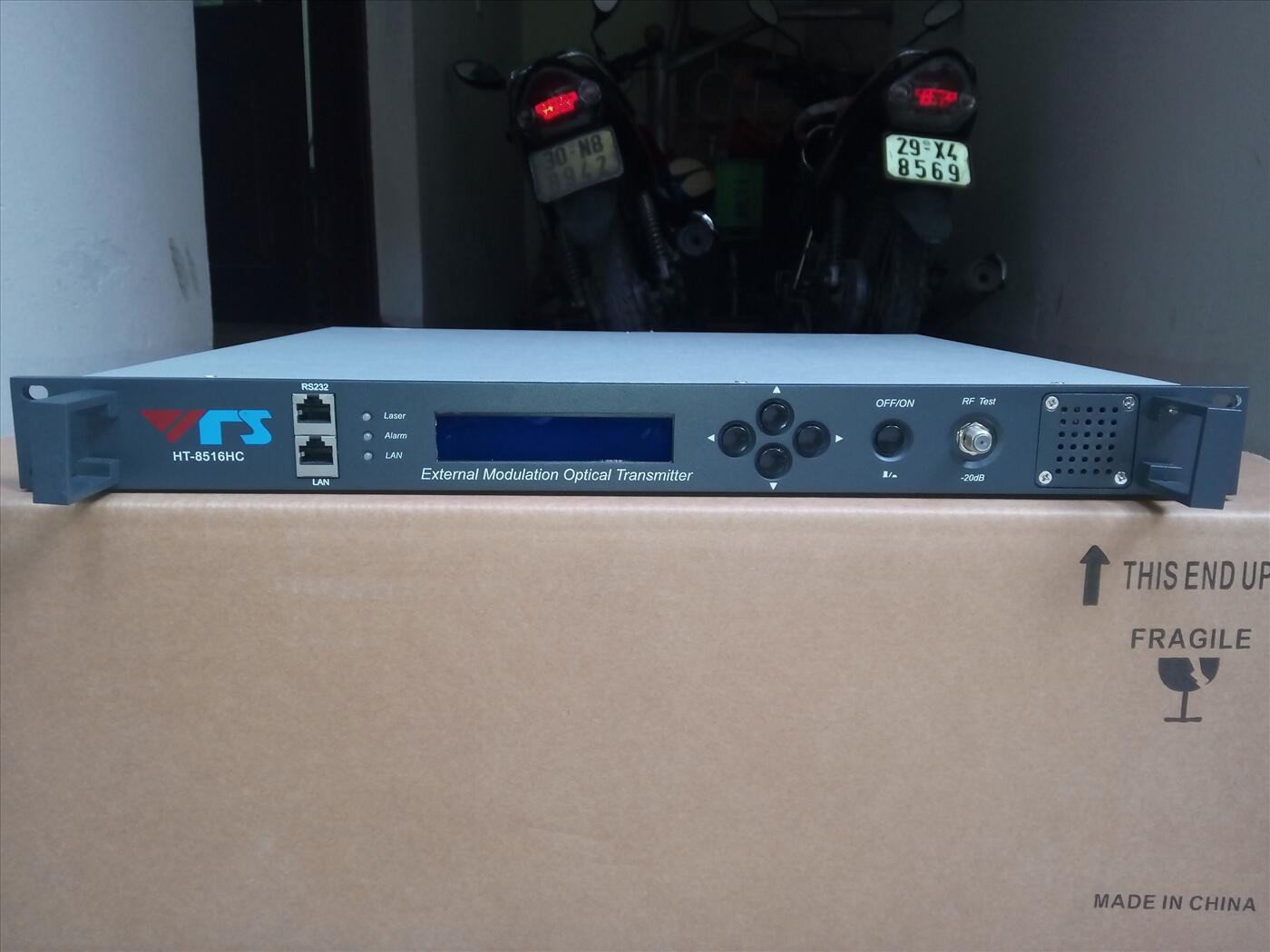

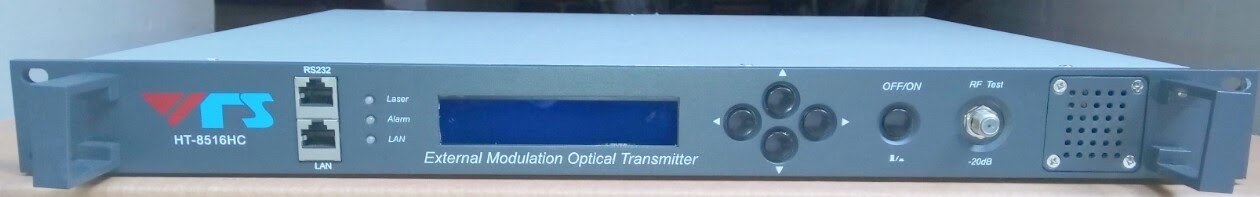

Một số hình ảnh sản phẩm:

Performance			Index		Supplement
Optic feature	Operating wavelength	(nm)	1548~1563		HT-8510HC
			ITU-TG.692		HT-8510HU
	Wavelength adjustable range	(nm)	±1.6 (±200GHz)		HT_8510HU
	Wavelength adjustable mode		±0.05nm stepping		HT-8510HU
	Linewidth	(MHz)	≤1		FWHM(△λ)
	Side mode suppression ratio	(dB)	≥45		SMSR
	Equivalent noise intensity	(dB/Hz)	≤-160		RIN (20~1000MHz)
	Output power	(dBm)	1×5		Optional 1×3, 1×6, 1×7
	Return loss	(dB)	≥55
	optical fiber connector		SC/APC		Optional FC/APC,LC/APC
RF feature	Work bandwidth	(MHz)	47-862		47~1000, 47~1080 optional
	Input level	(dBmV)	18~28		AGC
	Flatness	(dB)	≤±0.75		45~862MHz
			≤±1.5		862~1000MHz (optional)
	Return loss	(dB)	>16
	Input impedance	(Ω)	75
	RF port		F-Female
Link feature	Transmit channel		PAL-D/60CH	PAL-D/99CH
	CNR1	(dB)	≥52	≥50.5	Back to back
	CNR2	(dB)	≥50.5	≥49	50Km optical fiber, 0dBm receive
	CTB	(dB)	≤-65	≤-65
	CSO	(dB)	≤-65	≤-65
	SBS restrain	(dBm)	13
General feature	SNMP network management interface		RJ45
	Communication interface		RS232
	Power supply	(VAC)	90~265		50/60Hz
		(VDC)	-48		30~72
	Power Consume	(W)	≤50		Single power works
	Operating temp.	(℃)	-5~65		Machine temp. control automatically
	Storage temp.	(℃)	-40~85
	Operating relative humidity	(%)	5~95
	Size (W)x(D)x(H)		19×14.5×1.75 ( " )
			483×368×44 ( mm )

Model	Output Power(dBm)	Operating wavelength(nm)	SBS Restrain(dBm)	System index(59 routes PAL-D)
Model	Output Power(dBm)	Operating wavelength(nm)	SBS Restrain(dBm)	CNR1	CNR2	CTB	CSO
HT-8513HC	Single fiber 1×3	1540~1563	13	≥52	≥50	≤-65	≤-65
HT-8515HC	Single fiber 1×5			≥52	≥50.5	≤-65	≤-65
HT-8516HC	Single fiber 1×6			≥52	≥51	≤-65	≤-65
HT-8517HC	Single fiber 1×7			≥52	≥51	≤-65	≤-65
HT-8513HU	Single fiber 1×3	1528~1563nm		≥52	≥50	≤-65	≤-65
HT-8515HU	Single fiber 1×5	ITU wavelength adjustable		≥52	≥50.5	≤-65	≤-65
HT-8516HU	Single fiber 1×6			≥52	≥51	≤-65	≤-65
HT-8517HU	Single fiber 1×7			≥52	≥51	≤-65	≤-65
Test condition: CNR1: Tx to Rx, 0dBm receiving.
CNR2: 13dBm EDFA (NF4.5~5.5dB), 50km fiber, 0dBm receiving
