BỘ ĐIỀU CHẾ WINERSAT WR 588L/688L

WR-588L

WINERSAT- TAIWAN

12 Tháng

✅ Bộ điều chế Winersat WR 588L/688L. Chuyển đổi tín hiệu Video/Audio sang tín hiệu RF. Model WR-588L/688L thiết kế theo chuẩn 19 hỗ trợ 4 ngõ tín hiệu AV in, Tín hiệu RF out là tín hiệu tổng của 4 nguồn AV in. ✅ Ứng dụng vào việc thiết lập hệ thống truyền hình cáp, trung tâm Headend, mạng truyền hình CATV; chèn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera , tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà, khách sạn.

HOTLINE : 0988 49 1900

 Bộ điều chế tín hiệu Winersat WR 588L/688L có tác dụng chuyển đổi tín hiệu Video/Audio sang tín hiệu RF. Ứng dụng vào việc thiết lập hệ thống truyền hình cáp, trung tâm Headend, mạng truyền hình CATV; chèn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera , tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà, khách sạn…..
 Điều chế Winersat WR 588L : là loại điều chế dải rộng, có thể thiết lập được tất cả các kênh tần số trong dải tần UHF, kênh tần số có thể thay đổi qua phím CH up/CH down.
 Điều chế Winersat WR 688L : là loại điều chế dải rộng, có thể thiết lập được tất cả các kênh tần số trong dải tần VHF, kênh tần số có thể thay đổi qua phím CH up/CH down.
 Điều chế Winersat WR 588L/688L được thiết kế nhỏ gọn, với chuẩn Rack 19'', tích hợp 04 ngõ tín hiệu AV đầu vào, cho ra 01 đường tín hiệu RF. Có thể kết hợp để xây dựng mạng truyền hình cáp nội bộ khoảng 30 - 36 kênh truyền hình.
 Thiết bị nhập khẩu chính thức, có đầy đủ giấy chứng nhận C/O, C/Q.

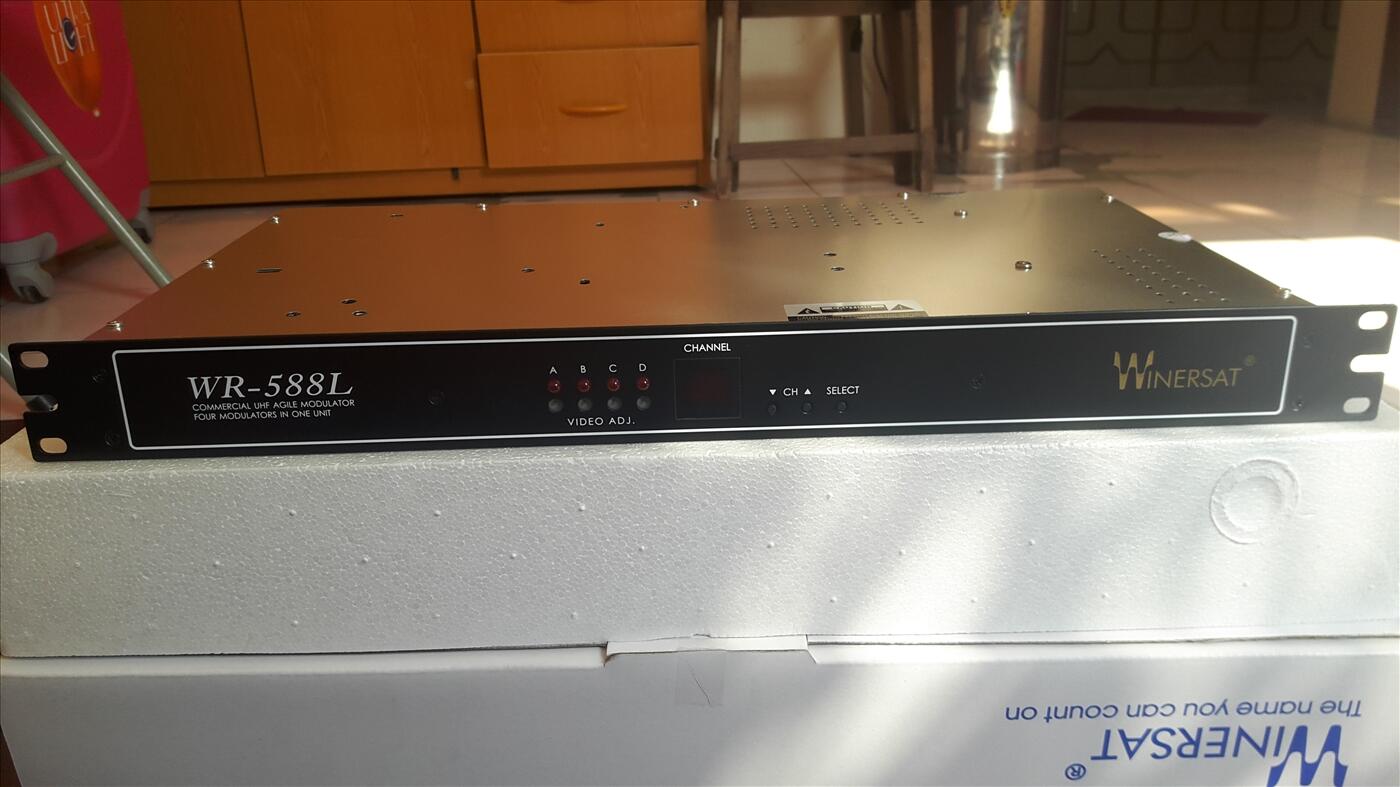

Một số hình ảnh bộ điều chế tín hiệu WR-588L ( UHF)











Một số hình ảnh bộ điều chế tín hiệu WR-688L ( VHF)













 Frequency Range  RF
WR-588L :470 ~ 860 MHz Frequency Agility Output Frequency Range
WR-688L :69.25 ~ 463.25 MHz Frequency Agility WR-588L :470 ~ 860 MHz Agility (PAL-G:CH21~69)
Output Level : 110 dBμV Typical WR-688L :69.25 ~ 463.25 MHz Agility (PAL-B)
Last Channel Memory Output Level : 110 dBμV Typical
2 Digit LED Display (Channel Number) Aural/Visual Carrier Ratio : - 15 ±3dB
PLL Synthesized Channel Control Frequency Accuracy / Stability : ±50 KHz
4 Video input level adjustable Video Frequency Response : 2 dB
Technical Specifications Output Impedance 75 Ω
VISUAL AURAL
Video Input : 1 Vp-p Audio Input Level : 1 Vp-p for ±30 KHz peak Deviation
Video Modulation : 0 ~ 90% continuously adjustable Aural Intercarriers Stability
Video S/N Ratio  WR-588L : PAL-G:5.5 MHz Settable Within ±5 KHz
WR-588L : 59 dB WR-688L : PAL-B:5.5 MHz Settable Within ±5 KHz
WR-688L : 55 dB Input Impedance : High Impedance
  Audio Frequency Response : ±1 dB
GENERAL
Power Requirement : 90~260V / AC / 50~60Hz
Operation Temperature 0~50℃
Dimension: 19"(L)×9-1/2"(W)×1-3/4"(H) / 3 Kgs
Packing
1 set/Inner Box
5 Set/Carton / 17 kgs / 3.3 cuft
